El montaje de pinzas de batería requiere atención en cada paso. Un error puede provocar pérdidas de contacto, calentamientos u otros problemas, así que es importante prestar atención tanto a los materiales como a la forma de ensamblarlos.
Las pinzas de batería PCB-402 están pensadas para montaje en cables con secciones comprendidas entre 35 y 50 mm², habituales en este tipo de aplicaciones.
Qué se necesita para montar unas pinzas de batería
Para montar unas pinzas de batería se necesitan los siguientes elementos:
- Pinza de batería PCB-402
- Cable eléctrico de entre 35 y 50 mm²
- Terminal tubular con taladro M6
- Herramienta de engaste compatible con la sección del cable
Las pinzas PCB-402 son totalmente aisladas y cuentan con conexión frontal y lateral. Además, disponen de una amplia superficie de contacto con el borne de la batería y una malla de masa de 16mm². El cable puede fijarse mediante terminal o mediante pletina atornillada, según el modelo elegido.
La gama se compone de cuatro referencias:
- PCB-402-TR: pinza roja con conexión por tornillo
- PCB-402-TN: pinza negra con conexión por tornillo
- PCB-402-PR: pinza roja con conexión por pletina
- PCB-402-PN: pinza negra con conexión por pletina
Paso a paso
El montaje de las pinzas PCB-402 se realiza en cinco pasos sencillos:

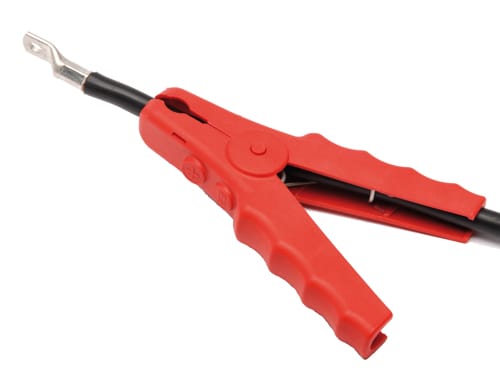

1. Pasar el cable por el interior de la pinza antes de realizar la conexión.
2. Engrapar el cable, con una sección de entre 35 y 50 mm², a un terminal tubular con taladro M6.
3. Fijar el terminal a la pinza de conexión.

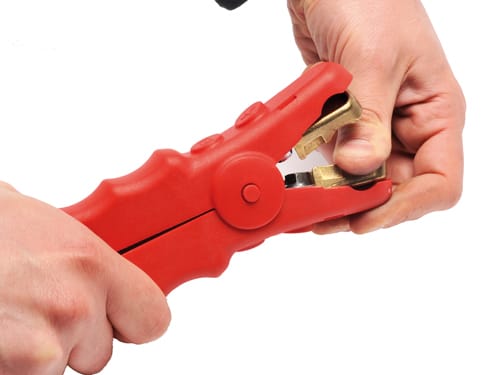

4. Introducir la pinza de conexión dentro de la parte aislante.

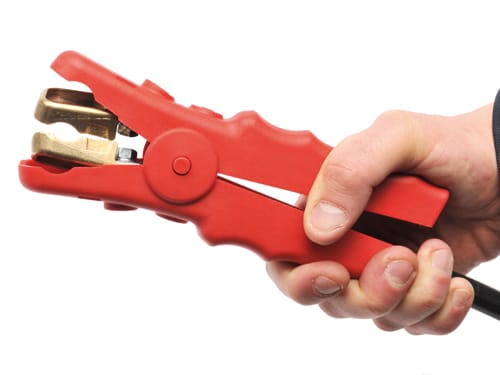

5. Presionar hasta que la pinza quede encajada en el aislante y se perciba el “clic” de fijación.

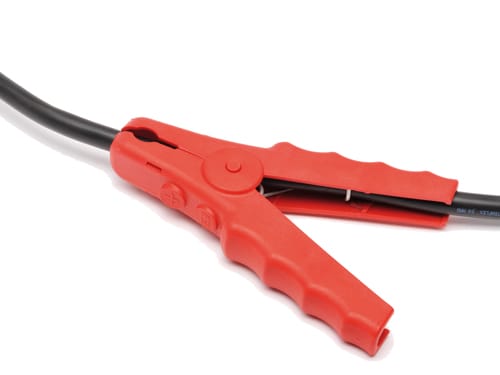

Una vez completado el proceso, las pinzas de batería quedan completamente aisladas y listas para su uso.
Consideraciones a tener en cuenta
El engaste del terminal tubular es uno de los puntos más delicados del montaje de pinzas de batería. Si no se realiza correctamente, el contacto puede ser deficiente o aflojarse con el uso, por lo que es importante utilizar una herramienta adecuada y comprobar que el terminal queda bien sujeto al cable.
De la misma manera que es tan importante utilizar una buena herramienta de engaste, se ha de utilizar un cable de la sección correcta. También conviene asegurarse de que la pinza de conexión queda bien encajada en el aislante. Forzar el montaje o saltarse algún paso suele provocar problemas más adelante.
En el catálogo de XB Components encontrarás las pinzas de batería PCB-402, junto con terminales tubulares y tubos retráctiles para completar el montaje.
Consulta el catálogo y encuentra todos los componentes necesarios para el montaje de pinzas de batería.
